Präzise 3D-Erfassung von Gebäudefassaden mittels UAV-Photogrammetrie und Laserscanning
Die digitale Erfassung von Fassaden gewinnt im Zuge von Sanierungen, Umbauten, energetischen Untersuchungen und denkmalpflegerischen Maßnahmen zunehmend an Bedeutung. Das Vermessungsbüro Reinhardt bietet hierfür moderne Verfahren der 3D-Messtechnik sowie der UAV-gestützten Photogrammetrie („Drohnenbefliegung“) an.
Durch die Kombination aus terrestrischem Laserscanning, photogrammetrischer Bildauswertung und geodätischer Vermessung lassen sich selbst komplexe Fassadenstrukturen vollständig dreidimensional erfassen – einschließlich Dachflächen, Gesimsen, Türmen, Fassadenelementen und schwer zugänglichen Bereichen.
Die erzeugten 3D-Daten bilden eine hochpräzise Grundlage für CAD- und BIM-Planungen, Fassadensanierungen, Bestandsdokumentationen und denkmalpflegerische Untersuchungen.
Fassadenbefliegung mittels Drohnentechnologie
Insbesondere bei hohen Gebäuden, historischen Bauwerken, Industrieanlagen oder Kirchen ermöglicht der Einsatz moderner UAV-Systeme eine wirtschaftliche und zugleich hochauflösende Datenerfassung.
Mittels hochauflösender Luftbilder entstehen durch photogrammetrische Auswertung georeferenzierte Punktwolken, Orthophotos und detaillierte 3D-Meshes der Gebäudehülle. Selbst schwer zugängliche Fassadenbereiche können hierbei ohne Gerüst oder Hubsteiger vollständig dokumentiert werden.
Die Vorteile der UAV-gestützten Fassadenerfassung:
- hochauflösende Fassadendokumentation
- berührungslose Datenerfassung
- Erfassung schwer zugänglicher Bereiche
- Reduzierung von Gerüst- und Zugangskosten
- schnelle Datenerfassung bei laufendem Betrieb
- Kombination mit terrestrischem Laserscanning möglich
- ideale Grundlage für CAD-, BIM- und Sanierungsplanungen
Präzise Bestandsdokumentation historischer Gebäude
Gerade im Bereich der Denkmalpflege und Bestandssanierung ermöglicht die moderne Fassadenbefliegung eine vollständige digitale Dokumentation historischer Bauwerke.
Durch die hohe Bildüberdeckung und die präzise geodätische Einbindung entstehen millimetergenaue digitale Abbildungen komplexer Fassadenstrukturen. Ornamentik, Natursteinstrukturen, Verformungen oder Schadstellen können dabei detailliert ausgewertet und dokumentiert werden.
Die gewonnenen Daten eignen sich unter anderem für:
- denkmalpflegerische Dokumentationen
- Fassadensanierungen
- Bestandsaufmaße
- Schadenskartierungen
- BIM- und CAD-Modellierungen
- Orthophotos
- 3D-Visualisierungen
- digitale Archivierung historischer Bauwerken
Datenprodukte der Fassadenerfassung
Abhängig von den Projektanforderungen liefert das Vermessungsbüro Reinhardt unter anderem:
- georeferenzierte Punktwolken
- Orthophotos von Fassaden
- entzerrte Fassadenansichten
- CAD-Bestandspläne
- 3D-Meshmodelle
- BIM-fähige Datenformate
- Höhen- und Verformungsanalysen
Ihr Ansprechpartner für Fassadenerfassung und 3D-Messtechnik
Das Vermessungsbüro Reinhardt unterstützt Architekten, Planer, öffentliche Auftraggeber, Eigentümer und Denkmalbehörden bei der hochpräzisen digitalen Erfassung bestehender Gebäude und Fassaden.
Durch den Einsatz modernster UAV-Technologie, photogrammetrischer Verfahren und geodätischer Messtechnik entstehen belastbare digitale Grundlagen für Planung, Dokumentation und Sanierung.
Referenzprojekt: Fassadenbefliegung der Westfassade des Xantener Doms
Für die digitale Bestandsdokumentation der Westfassade des Xantener Dom erfolgte eine hochauflösende UAV-gestützte Fassadenbefliegung mittels Photogrammetrie.

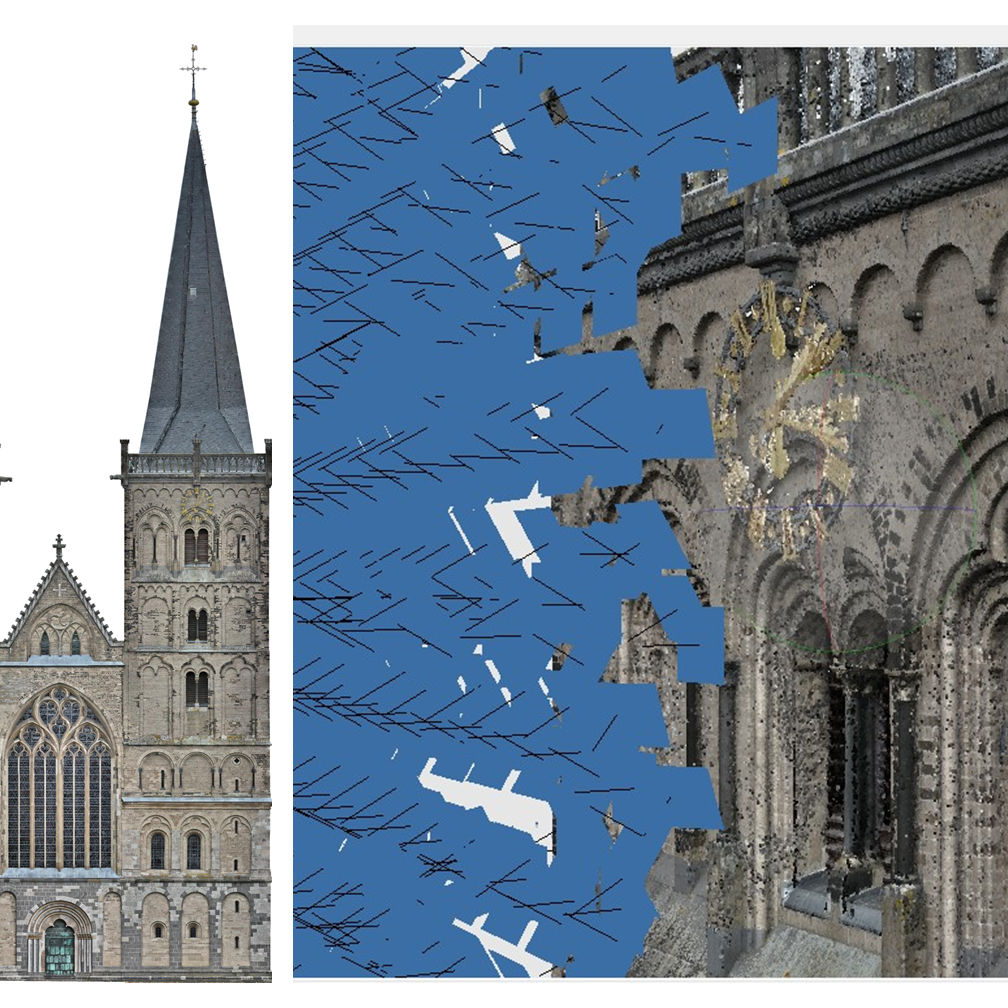

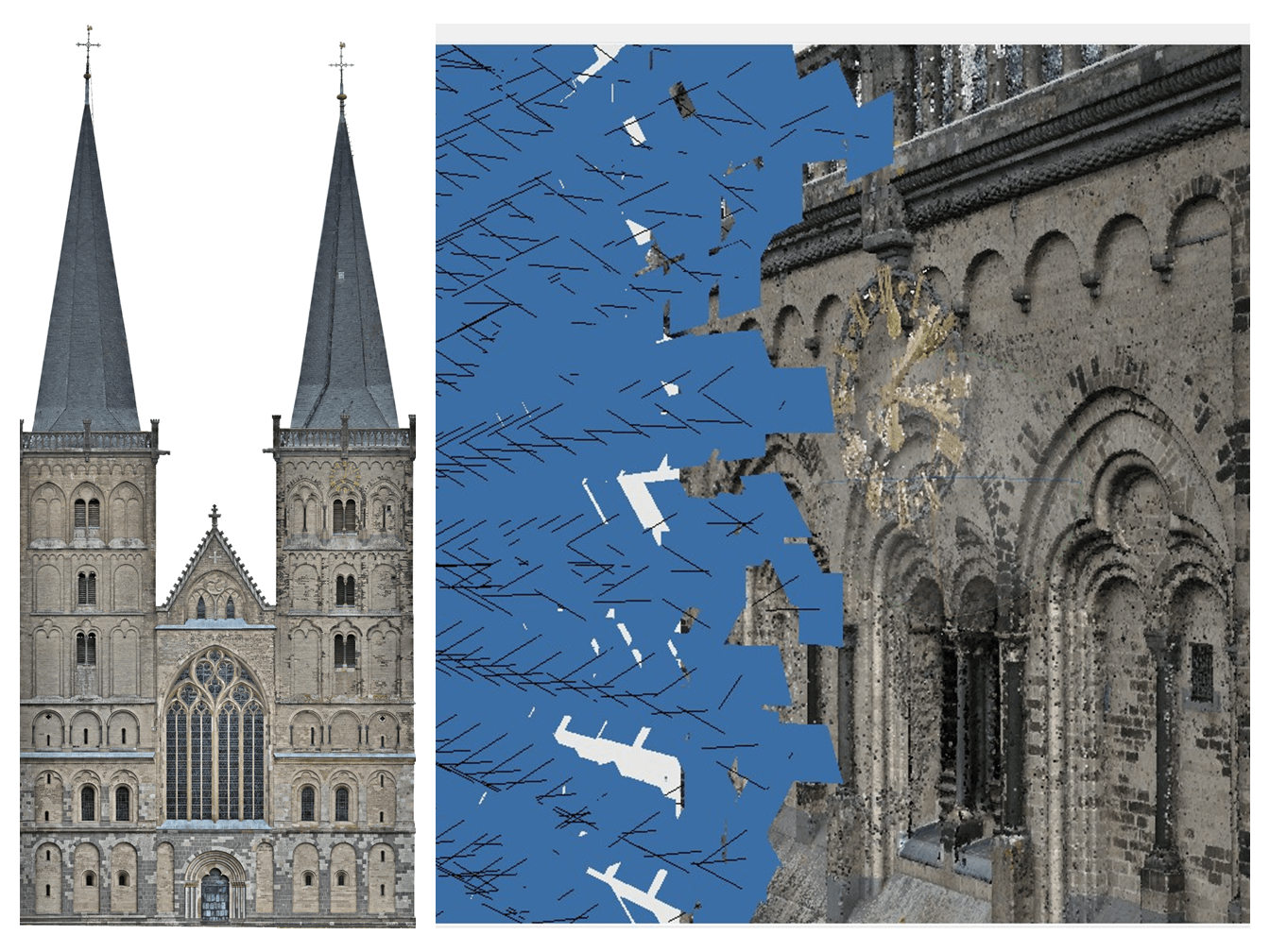

Im Rahmen der Datenerfassung wurden insgesamt rund 11.000 Luftbilder aufgenommen. Aus etwa 9.700 Bildern entstand anschließend ein hochdetailliertes photogrammetrisches 3D-Modell sowie ein entzerrtes Orthophoto der historischen Fassadenstruktur.
Durch die hohe Bildüberdeckung und die präzise geodätische Einbindung konnte eine vollständige digitale Bestandsaufnahme der Gebäudehülle erstellt werden. Die erzeugten Daten dienen als Grundlage für Dokumentation, Analyse und weiterführende Planungsprozesse im denkmalpflegerischen Umfeld.
Projektumfang
- UAV-gestützte Fassadenbefliegung
- ca. 11.000 hochauflösende Einzelbilder
- Verarbeitung von ca. 9.700 Bildern
- photogrammetrisches 3D-Modell
- hochauflösendes Fassaden-Orthophoto
- georeferenzierte Bestandsdokumentation
